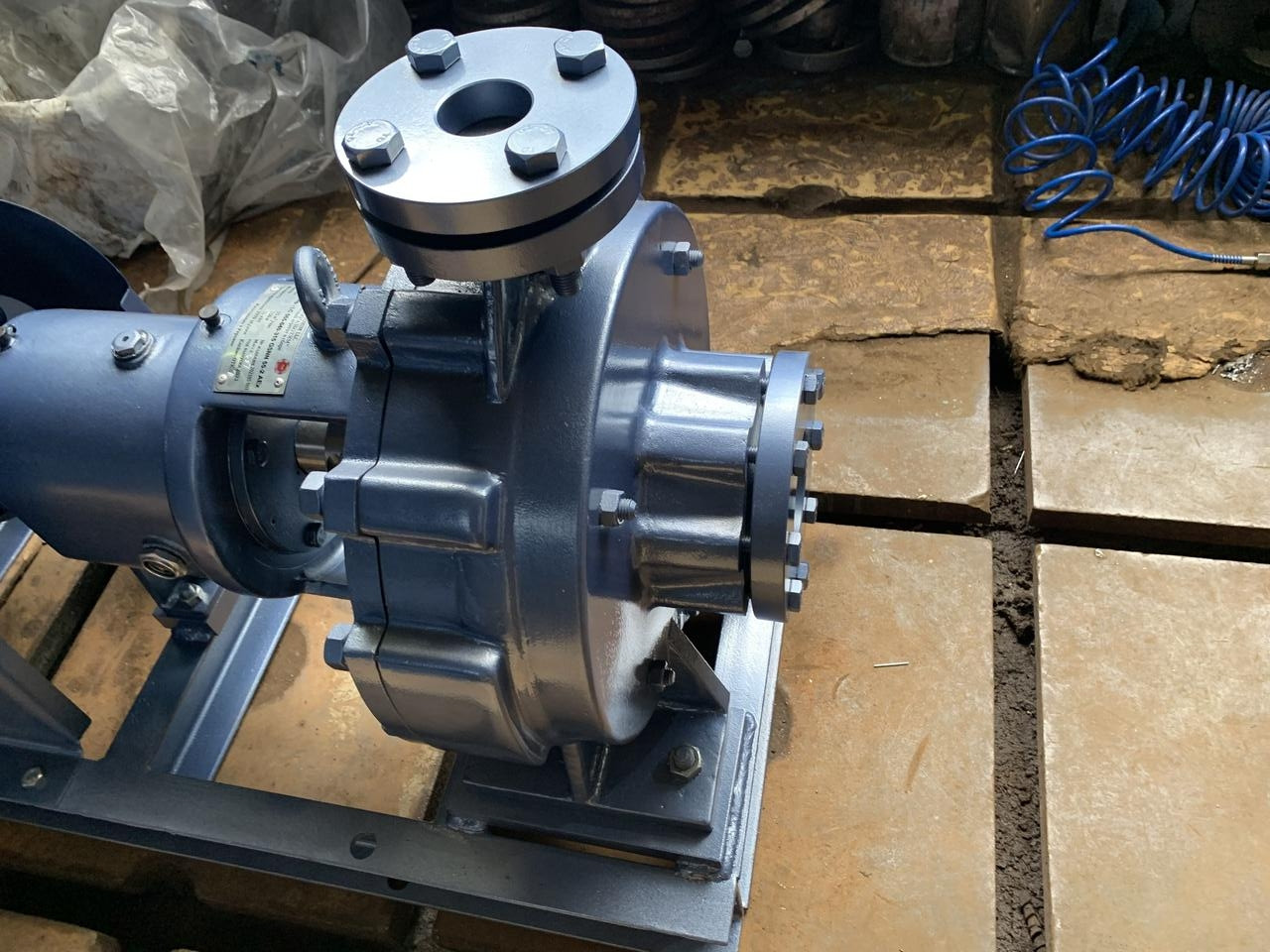

Насос Prime Pump - LC 065-040-015 GSNN 55-2 AEx

Матеріали

AISI / EN / DIN

ГОСТ

Корпус насоса

AISI 321/1.4541/X10CrNiTi18-10

Нерж. сталь 12Х18Н10Т

Кришка корпусу

AISI 321/1.4541/X10CrNiTi18-10

Нерж. сталь 12Х18Н10Т

Робоче колесо

AISI 321/1.4541/X10CrNiTi18-10

Нерж. сталь 12Х18Н10Т

Щелеві кільця

AISI 321/1.4541/X10CrNiTi18-10

Нерж. сталь 12Х18Н10Т

Вал

431 / X20Cr13Ni72

Сталь 14Х17Н2

Захисна гільза вала

AISI 321/1.4541/X10CrNiTi18-10

Нерж. сталь 12Х18Н10Т

Привод

Тип привода

Електродвигун, асинхронний, вибухозахищений

Виробник

Україна

Типорозмір

132 M2

Модель

АИМ 132 M2

Номінальна потужність

11 кВт

Напруга

380

Частота обертання

Вибухозахист

2895 об/хв

ExdllAT2

Клас захисту

IP55

Число полюсів

2

Матеріал корпусу

Чавун

Параметри продуктивності

Номінальна

робоча точка

Максимальна

робоча точка

Подача

20 м3/год

30 м3/год

Напор

53 м

52 м

Тиск на вході в насос

+ 0,1 бар

+ 0,1 бар

ККД

50 %

див. графік на с.4

Кавітаційний запас

NPSHr

1,5 м

2,5 м

Споживана потужність

на воді:

5,8 кВт

7,1 кВт

На перекачуваній рідині:

6,8 кВт

10,2  кВт

Частота обертання вала

2895 об/хв

2895 об/хв

У разі частоти струму

50 гЦ

50 гЦ

Рідина

Радур аміальної сталітри,

NH₄NO₃-40%

Температура

 +150 °С…+160°С

Щільність

1180 кг/м³

Конструкція

Тип насоса

Відцентровий, горизонтальний, процесний, модульна конструкція

Тип робочого колеса

Закрите

Наявність бронедиску корпусу

Немає

Наявність попередньо встановленого колеса (шнека)

Немає

Тип ущільнення вала

Торцева подвійна з термосифонною системою.

Всмоктувальний патрубок

DN 65

Напірний патрубок

DN 40

Тип сполучної муфти

На вибір Закаблука (пружна втулочно-пальцева, ремінцева, торова «Перифлекс»)

Огорожа муфти

Сталева

Тип опорної рами

Сталева, зварної конструкції

Подшипники

Радіальні кулькопідшипники SKF

Мастило підшипників

На вибір Закаблука: консистентна або олійна камера

ЗИП постачання, що входить до комплекту

Відповідні фланці (2 шт.),
комплект гнучких ущільнень (1 шт.)
