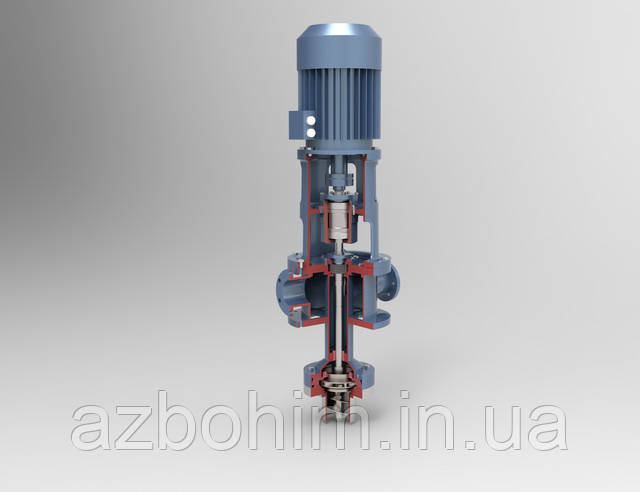

Насосний агрегат для відкачування конденсату КсВ

Параметри продуктивності

Номінальна

робоча точка

Максимальна

робоча точка

Подача

100 м3/год

120 м3/год

Напор

57 м

53 м

Тиск на вході в насос

+ 0,2 бар

+ 0,2 бар

ККД

Кавітаційний запас

NPSHr

70 %

1,7 м

див. графік на с.4

2,0 м

Споживана потужність

на воді:

22,2 кВт

25 кВт

Частота обертання вала

2940 об/хв

2940 об/хв

У разі частоти струму

50 гЦ

50 гЦ

Рідина

Вода

Температура

90 °С

Щільність

1000 кг/м³

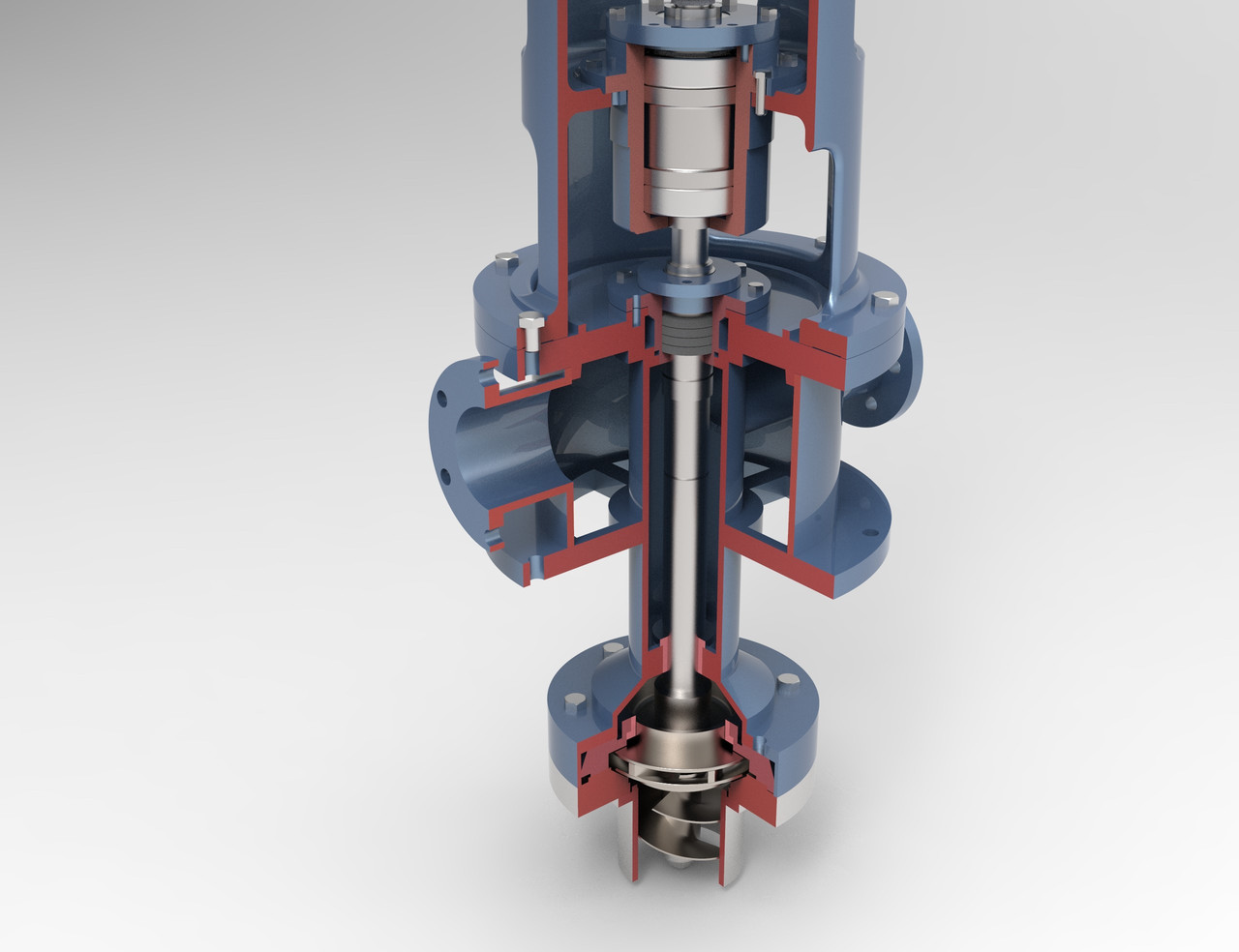

Конструкція

Тип насоса

Відцентровий, вертикальний, конденсатний

Тип робочого колеса

Закрите

Наявність попередньо встановленого колеса (шнека)

Є

Тип ущільнення вала

Сальникове ущільнення

Всмоктувальний патрубок

DN 125

Напірний патрубок

DN 100

Тип сполучної муфти

На вибір Закаблука (пружна втулочно-пальцева, ремінцева, торова «Перифлекс»)

Огорожа муфти

Сталева

Тип опорної рами

Сталева, зварної конструкції

Подшипники

Радіальні кулькопідшипники SKF

Мастило підшипників

На вибір Закаблука: консистентна або олійна камера + маслянка постійного рівня

ЗИП постачання, що входить до комплекту

Відповідні фланці (2 шт.), комплект гнучких ущільнень (1 шт.), ротор у зборі

Матеріали

AISI / EN / DIN

ГОСТ

Корпус насоса

EN-GJL-200 / A48-30B

Сірий чавун Сч 20

Напрямний апарат

EN-GJL-200 / A48-30B

Сірий чавун Сч 20

Робоче колесо

AISI 430 / 1.4021 / X20Cr13

Нерж. сталь 20Х13

Передв'язане колесо

AISI 430 / 1.4021 / X20Cr13

Нерж. сталь 20Х13

Вал

AISI 5140/1.7045/41Cr4

Хромиста сталь 40Х

Захисна гільза вала

AISI 430 / 1.4021 / X20Cr13

Нерж. сталь 20Х13

Привод

Тип привода

Електродвигун, асинхронний, взривозахищений

Виробник

Україна

Типорозмір

180 М2

Модель

АИМ 180 М2

Номінальна потужність

30 кВт

Напруга

380

Частота обертання

Вибухозахист

2940 об/хв

ExdllAT2

Клас захисту

IP55

Число полюсів

2

Матеріал корпусу

Чавун

Типорозмір

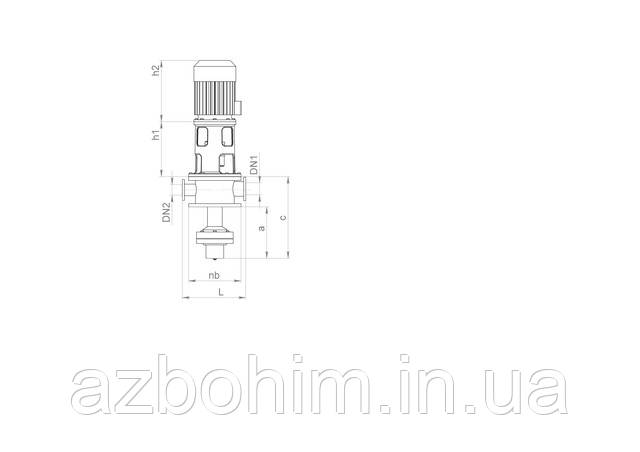

Габаритні розміри, мм

DN1

DN2

a

c

h1

h2

nb

L

H

200-100-200

125

100

650

940

534

592

500

720

880
